1分鐘了解接地電阻測試儀

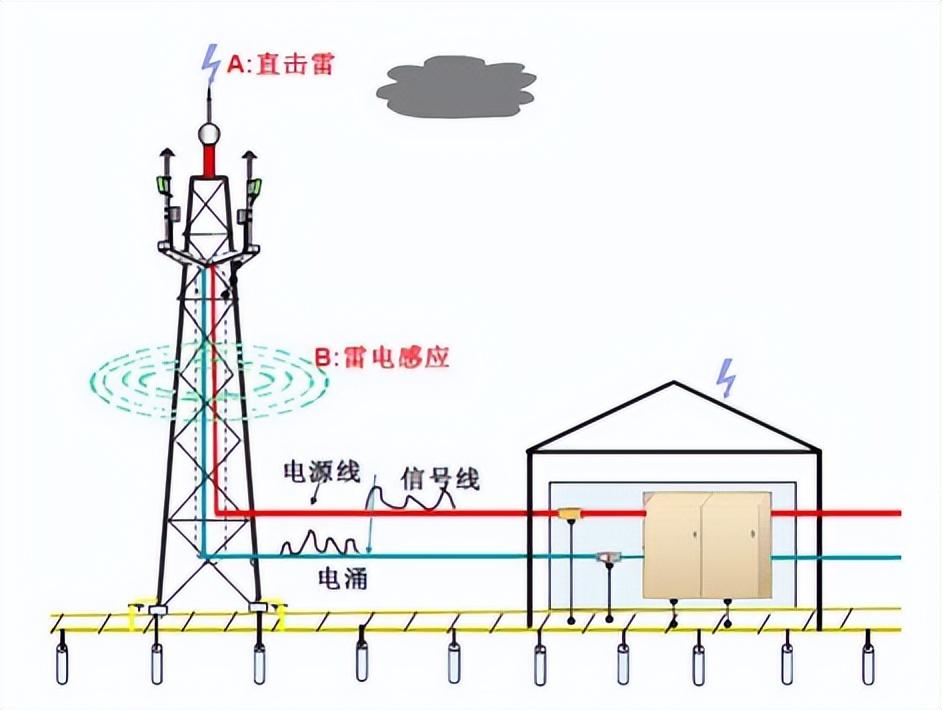

　　大多數設施在遭遇雷擊或者使用過程中出現過載電壓時，電流會急劇飆升，如果沒有一個安全的路徑將電流導走，很容易造成人身觸電、火災、爆炸等事故，接地電極就是這個電流疏散通道。

　　專業小問號？
　　那么問題來了，如此重要的通道肉眼又看不見，怎么知道它是安全暢通呢？先從接地電阻說起。
　　CEM“秒懂”小知識
　　什么是接地電阻
　　衡量接地狀態是否良好的一個重要參數就是接地電阻，它是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散的過程中所遇到的電阻總和，包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。

　　接地電阻分類
　　接地電阻主要分以下三種：
　　保護接地
　　電氣設備的金屬外殼，混凝土、電桿等，由于絕緣損壞有可能帶電，為了防止這種情況危及人身安全而設的接地。
　　防靜電接地
　　防止靜電危險影響而將易燃油、天然氣貯藏罐和管道、電子設備等設的接地。
　　防雷接地
　　為了將雷電引入地下，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電壓對電氣設備、人身財產的危害的接地，也稱過電壓保護接地。

　　接地電阻值與接地狀態
　　接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。至于接地電阻值多大才能保證接地狀態良好？目前沒有一個固定標準，但通常有如下關系：
　　理想情況下，接地電阻值應為零歐姆。
　　NFPA和IEEE推薦接地電阻值為≤5.0歐姆。
　　NEC規定“確保系統對地阻抗小于EC 250.56中規定的25歐姆。在含有敏感性設備的設施內，應小于0.5歐姆或更小”。
　　電信行業往往采用5.0歐姆或更低作為其接地及壓焊的限值。
　　為什么測試接地電阻
　　最初安裝時，接地系統的接地電阻值很小，但是長期受到腐蝕性土壤的侵蝕，其電阻值就會增大，所以要定期對接地和接地連接進行檢查。測量接地電阻及接地安全檢測的工具，就叫接地電阻測試儀。
　　接地電阻的影響因素
　　NEC規范(1987，250-83-3)要求接地電極與土壤接觸的最小長度為2.5米(8.0英尺)。但是，有4個變量會影響接地電阻：
　　接地電極的長度/深度
　　影響較大，一般接地電極長度翻倍，電阻降低40%。
　　接地電極的直徑
　　影響較小，一般接地電極直徑翻倍電阻只能減小10%。
　　接地電極的數量
　　要求多個接地電極之間采用并聯，且電極之間的距離至少等于電極的插入深度才會起作用。

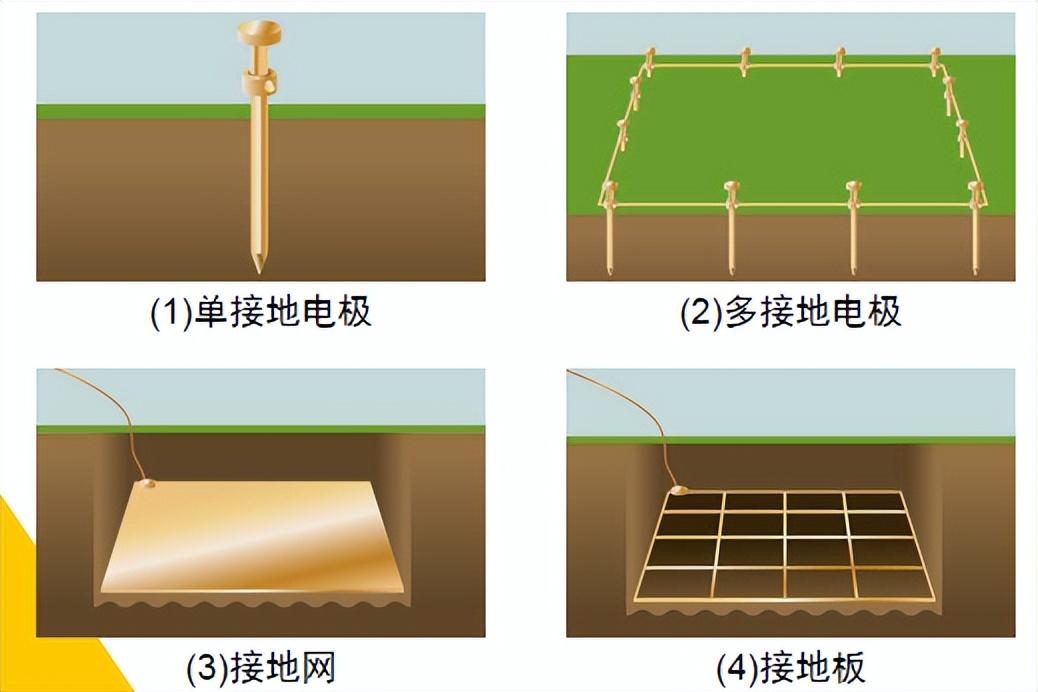

　　接地電極的形式
　　簡單接地系統常見于住宅或辦公場所外（圖1）
　　復雜接地系統通常安裝在發電變電站、中心站和基站現場（圖2-4）

　　接地電阻測試儀
　　接地電阻測試儀（也稱為接地電阻儀）是一種用于測量和測試電氣接地系統的設備，主要用于測試接地系統的接地電阻、接地電位和接地回路的阻抗等參數，以確保接地系統的正常運行和安全性，同時還可測量地電壓。
　　Tips①/秒懂小貼士①
　　接地可確保導電物體和大地之間的最佳電氣連續性。有效接地的設備通過足夠低阻抗和足夠載流能力的接地連接永久接地，因此接地故障電流不會造成危險的電壓積累。
　　Tips②/秒懂小貼士②
　　大電流情況下，接地電阻測試儀可對接地回路的電阻進行測量，同時也對接地回路承受大電流的指標進行測試，以確保在絕緣性能下降時對人身安全的保護。
　　測試儀工作原理
　　接地電阻測試儀是在接觸點上流過一個電流，然后分別測量電流和接觸點的電壓值，再依照歐姆定律計算出電阻值。其由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢測送入表頭顯示。
　　接地電阻測量方法
　　無接地棒測量法
　　最簡單，不需要打地樁，但是需要被測地排形成的回路。
　?。ㄈ龢O/四極）電位降測量法
　　需要自行建立地樁，通過多次測量得出數值，精度較高，適合任意大小的接地系統。
　　選擇性測量法
　　無需將接地極從接地系統中斷開，可與具有并聯接地的系統配合使用，主要用于公共變電站、輸電和配電臺等。
　　土壤電阻率測量法
　　由土壤電阻率確定新安裝設備（綠場應用）接地系統設計，以滿足接地電阻要求。
　　主要分類
　　數顯接地電阻測試儀
　　適用于電力、郵電、鐵路、通訊、礦山等部門導體電阻值的測量和測量各種設備的接地電阻和測量低阻值。
　　鉗形接地電阻測試儀
　　廣泛用于電力、電信、氣象、油田、建筑和工業電氣設備的接地電阻測量。
　　雙鉗多功能接地電阻測試儀
　　適用于電信、電力、氣象、機房、配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。
　　測量儀器選擇
　　接地電阻測試儀目前常用于電氣安全檢查與接地工程竣工驗收，涉及電力、電信、氣象油田、建筑、防雷及工業電氣設備等多個領域，是接地電阻、土壤電阻率、接地電壓、交流電流、漏電流等具體指標的常用測量工具。
　　可否推薦一款簡單易用又準確的接地測試儀，適合大多數電氣接地工作場合的？
　　CEM華盛昌的專業接地電阻測試儀DT-5300B就挺不錯的！
　　產品推薦

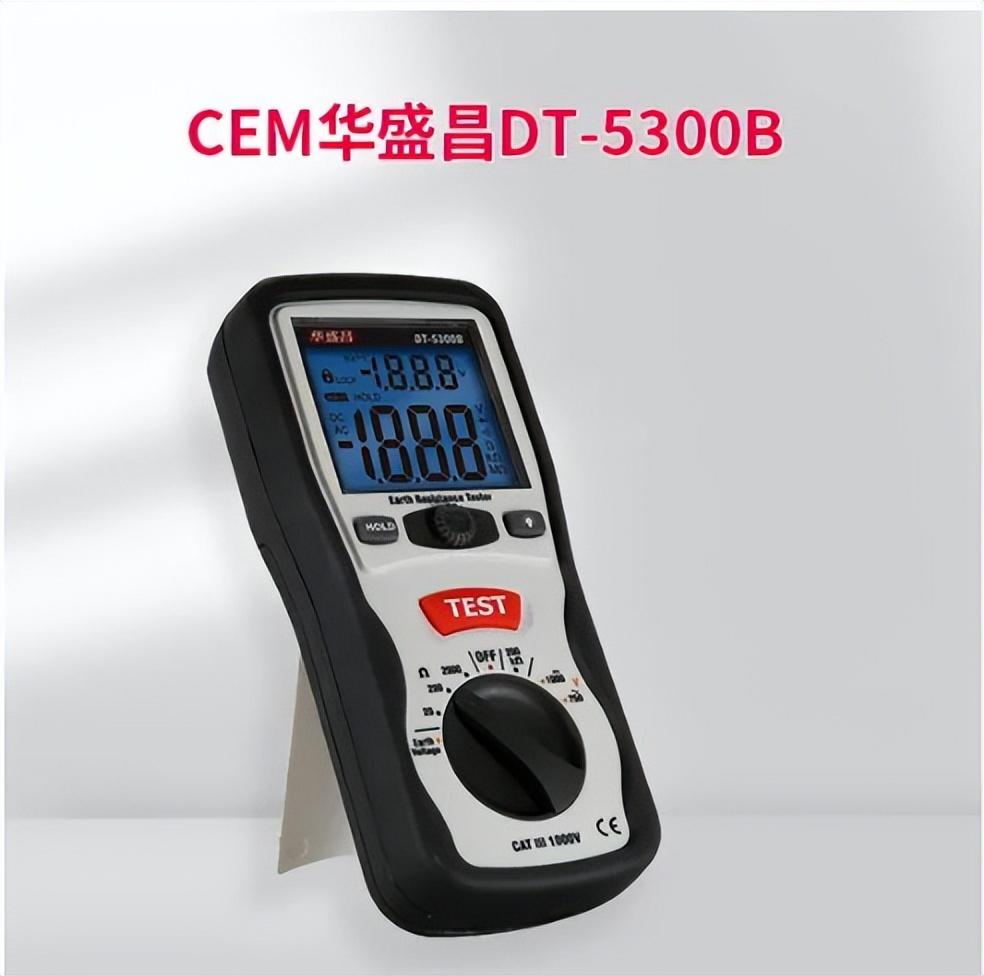

　　專業接地電阻測試儀
　　CEM華盛昌DT-5300B

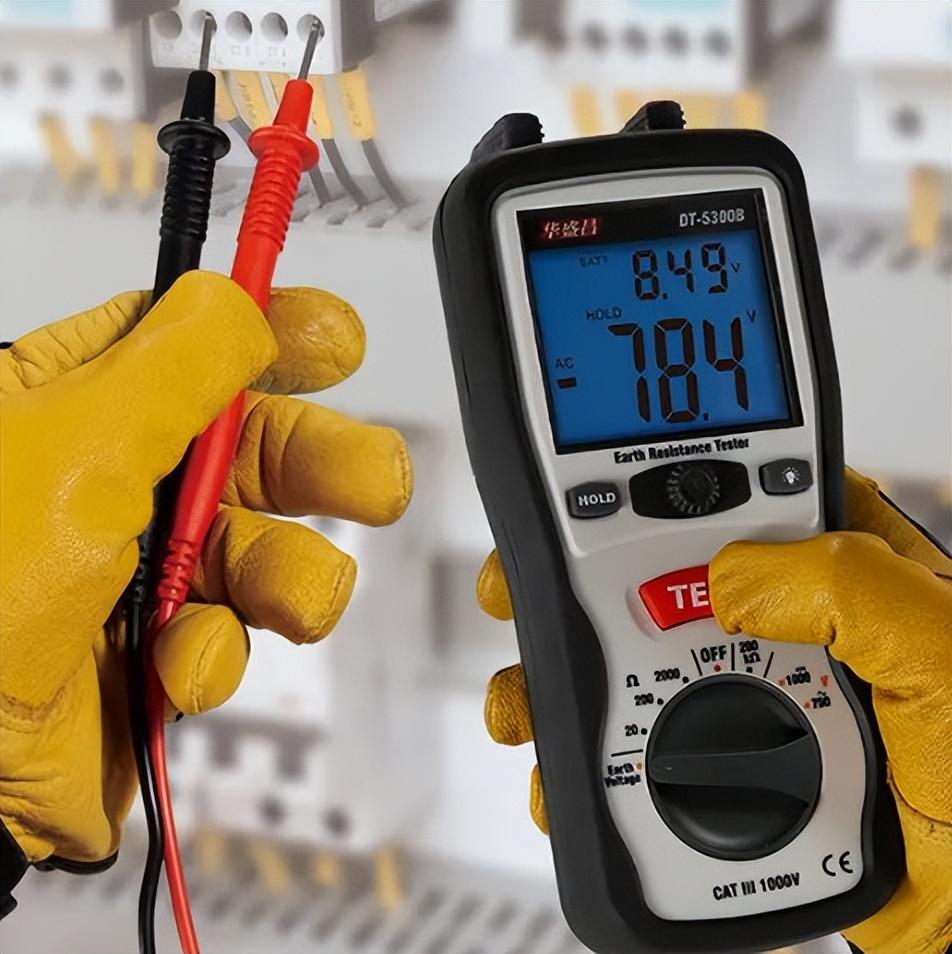

　　CEM DT-5300B是一款高精度的專業接地電阻測試儀，具備雙注塑機殼、安全性高、測量快速和準確等特點，可單手握持測量，操作便捷，適用于電氣設備測試、工程人員和接地專業人士。
　　產品概述
　　DT-5300B專業接地電阻測試儀可專業測試各種電器交直流電壓及接地電阻，不但性能好，加上符合IEC10101，CATⅢ1000V等安全標準，以及雙注塑外殼配置，也為測試者提供了更多安全保障。

　　產品配置

　　功能應用
　　雙注塑機殼，堅固耐用，提升了用戶在測量端的安全性能。
　　每秒可達2.5次的快速采樣，可迅速及時測量接地電阻指標。
　　高亮度的LCD背光顯示，易于在各類環境下讀數。
　　危險電壓警報功能，提升了用戶在測量時的安全性。
　　自動清零功能，方便及時將顯示清零后進行直接測量。

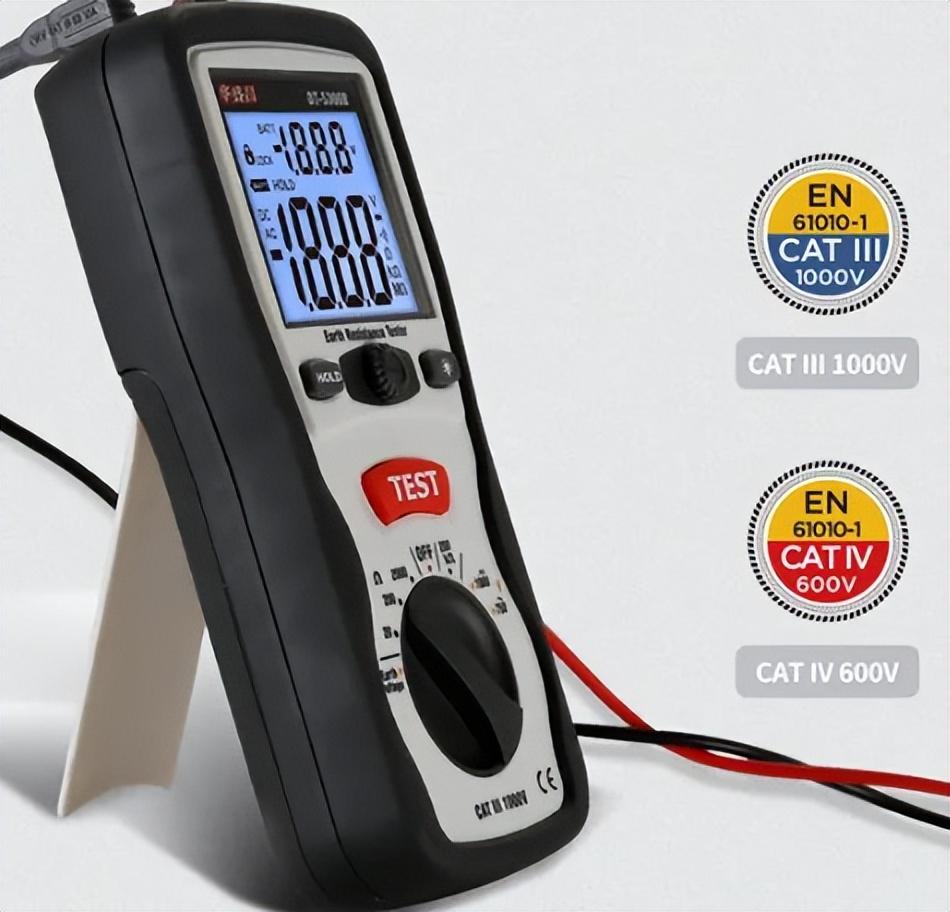

　　符合CE EN-61010-1認證以及CAT III 1000V安全等級，防護升級。
　　產品優勢
　　LCD高清大屏，背光雙顯示
　　高亮LCD背光顯示，適應多種環境下讀取數據，數據直觀顯示。
　　智能微處理芯片
　　能測量2000Ω的接地電阻和1000V的交直流電壓。
　　雙重絕緣，強化絕緣安全。
　　符合CE EN-61010-1認證，提升用戶在測量端的安全性能。
　　雙注塑機殼設計
　　堅固耐用，單手握持式操作，輕巧方便，觸感十足。
　　蜂鳴警報
　　危險電壓警報功能，智能化貼心保護用戶。
　　三防性能，工業級軟膠按鍵
　　具備防塵、防水、防摔的“三防性能”，保證測量工作安全進行。
　　產品應用
　　接地電阻測量儀適用于電力、郵電、鐵路、石油、化工、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體阻值，還可測量土壤電阻率及地電壓。目前，DT-5300B已廣泛應用于工業、通訊網絡和電力牽引系統等接地裝置的測試。
　　電力系統的應用
　　輸電線路桿塔接地電阻的測量
　　變壓器中性點接地電阻的測量
　　發電廠變電所的應用
　　電信系統的應用
　　樓層機房接地電阻的測量
　　機房、發射塔接地電阻的測量
　　爆炸性氣體環境的應用
　　儲油罐、裝卸點接地電阻的測量
　　加油機接地電阻的測量
　　加油機輸油軟管連接電阻的測量
　　建筑物防雷接地系統的應用
　　加油站接地系統的應用
